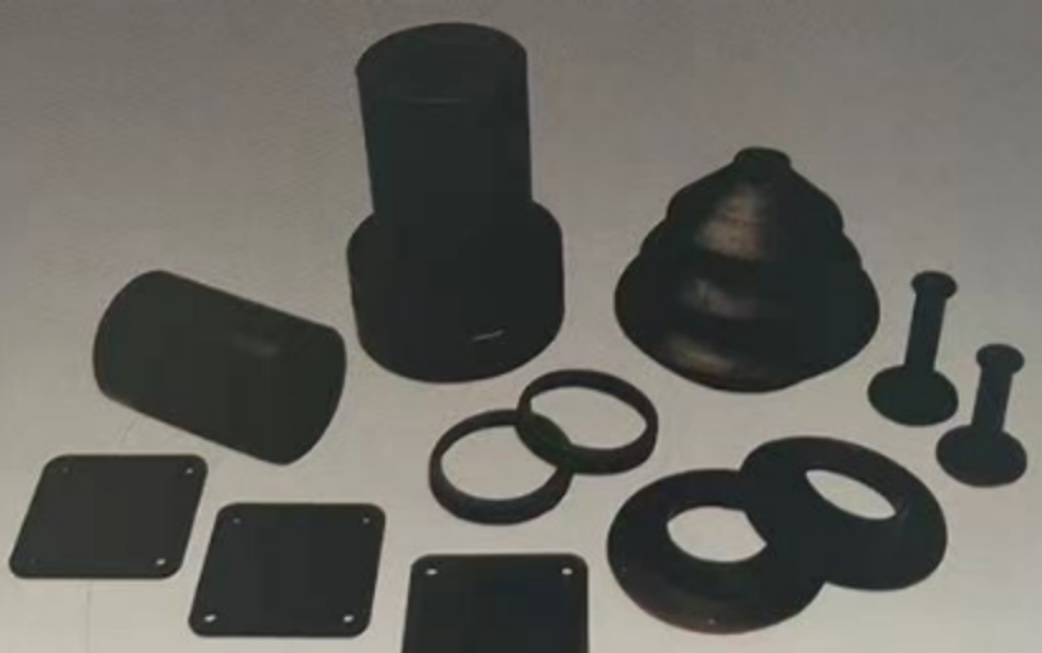

Guarnizioni in gomma – Guida ai componenti di tenuta statica e dinamica

Gli ingegneri si trovano di fronte a una sfida costante: scegliere la guarnizione più adatta all'applicazione. Ogni giorno, consultate progetti, sfogliate manuali di manutenzione o percorrete un reparto di produzione. Una flangia presenta una perdita. Un cilindro sta cedendo.Un albero si sta usurando.Il responsabile? Spesso una scelta errata della tenuta. Questa guida propone casi pratici per aiutarvi a scegliere tra guarnizioni in gomma, para polvere, V‑seal e O‑ring.

Sigillatura statica per giunti fissi

Pensate a un corpo pompa: due superfici metalliche unite tra loro da bulloni. A occhio sembrano perfettamente piane, ma al microscopio si rivelano ricche di graffi, segni di lavorazione e minuscole cavità. I fluidi seguono questi canali. Tra le due superfici viene inserita una guarnizione in gomma; stringendo i bulloni, la guarnizione si comprime, si adatta alle irregolarità e chiude la perdita. Queste guarnizioni sono ideali per corpi pompa, coperture valvole, flange di tubazioni e quadri di accesso. Aree estese? Forme irregolari? Nessun problema. Se la vostra applicazione prevede il sigillaggio di due superfici fisse, una guarnizione in gomma è spesso la soluzione più indicata. Ricordate: non sono adatte per parti in movimento.

Guarnizioni dinamiche per alberi alternativi e rotanti

Consideriamo ora un cilindro idraulico montato su una retroescavatrice. L'asta si estende e si ritrae, scorrendo dentro e fuori il cilindro. Polvere, fango e sabbia sono ovunque. Se questi contaminanti superano la tenuta dell'asta, graffiano la parete del cilindro, danneggiano il pistone e compromettono l'intero componente. Cosa aggiungere? Le tenute antipolvere vanno installate sui cilindri idraulici, sugli attuatori pneumatici, sulle guide lineari e su qualsiasi albero in movimento alternativo esposto a sporco.

Installateli sul lato esterno della tenuta primaria di pressione. Il loro compito è escludere, non trattenere. Un labbro flessibile pulisce l'asta ogni volta che questa si ritrae, rimuovendo fango, sabbia e gocce d'acqua. Se le vostre attrezzature operano in ambienti polverosi, fangosi o umidi, una tenuta antipolvere ne prolunga notevolmente la durata. Sono la prima difesa contro la contaminazione. Sostituiteli regolarmente: si consumano più rapidamente delle tenute di pressione.

Ma che dire degli alberi rotanti? Motori elettrici, riduttori, rulli dei nastri trasportatori: questi alberi ruotano ad alta velocità, spesso disallineati e talvolta caratterizzati da superfici irregolari dovute all'usura. Una tenuta a labbro standard tende a surriscaldarsi, a emettere stridii e a guastarsi rapidamente. In questi casi, una geometria diversa risulta più efficace. Le tenute V‑seal sono la soluzione ideale per alberi rotanti soggetti a disallineamento, eccentricità o superfici abrasive.

La sezione trasversale a forma di V è particolarmente ingegnosa. Quando l'albero ruota, la forza centrifuga spinge il labbro della tenuta verso l'esterno; quest'ultimo tocca appena la controfaccia, riducendo al minimo l'attrito. La geometria genera un effetto pompa che allontana lo sporco dalla tenuta. Non è necessaria una presa stretta: basta farlo scorrere sull'albero e si auto‑centra. Sono adatti per motori elettrici, alberi di ingresso e uscita di riduttori, attrezzature agricole e rulli di trasporto. Sono in grado di gestire velocità dell'albero fino a 20 metri al secondo e tollerano disallineamenti angolari che comprometterebbero altre tenute. L'installazione è rapida e non richiede attrezzi speciali.

O-Ring universali per applicazioni di vario tipo

Allora, quando si utilizza la guarnizione più diffusa in assoluto? Ovunque. Gli anelli O sono la soluzione di tenuta predefinita per quasi tutto: cilindri idraulici, valvole pneumatiche, raccordi a innesto rapido, raccordi per fluidi e innumerevoli altre applicazioni statiche e dinamiche. Il principio è semplice: deformazione controllata. Si realizza una scanalatura, si inserisce l'anello O e lo si comprime mediante la parte accoppiata. La sezione circolare si appiattisce, creando due punti di tenuta. La pressione interna spinge l'anello O verso il lato a bassa pressione, aumentando la pressione di contatto. Auto‑energizzazione. Funziona dal vuoto fino ad alte pressioni. Funziona da –50 °C a 200 °C, purché si scelga il materiale adeguato. Se disponete di una scanalatura, un anello O vi si adatterà quasi sempre.
